•穆松桥铠盾™球墨铸铁顶管
球墨铸铁管道是一种被广泛采用的给排水管材。为了满足顶管法非开挖工程的施工技术要求，穆松桥开发了适用于顶管施工的球墨铸铁顶管，达到ISO13470、YB/T 4564、T/CFA 02010202.4标准要求。

穆松桥生产的铠盾™球墨铸铁顶管具备了优异的耐腐蚀性能和抗冲击性能，搭配上安装快捷、密封良好的滑入式柔性接口，适用范围更胜一筹。球墨铸铁顶管普遍应用于市政工程、水利工程、建筑工程等领域的非开挖施工，可以用于源水输送、污水排放、雨水收集等场合。它的安装方便，施工快捷，所以在实际应用中被广泛采用。

非开挖管道施工用穆松桥铠盾™球墨铸铁顶管的结构包括：
带钢筋混凝土护套的球墨铸铁管道、顶推法兰及筋板、注浆孔

✔钢筋混凝土护套

为应对顶推过程中地下土壤砂砾、岩石的刮擦，管身外包裹了一层对应厚度的钢筋混凝土护套，其出色的耐摩擦性和抗冲击性，能够有效地保护管道不受损伤。
混凝土本身也具备防腐功能，配合锌涂层起到多重防腐作用，确保了管线的安全和寿命。同时，较厚的钢筋混凝土层使得管身呈光滑的圆柱体，覆盖了突起的承口，可以大幅减小管道顶进时的阻力。

✔外部涂层⸺锌外防腐涂层

作为埋地金属管道，防腐措施至关重要，是保证管道长期有效使用的关键。喷锌早已被证明是球墨铸铁管道的一种非常可靠的外防腐方式。穆松桥早在1983年就开始了喷锌层的研究，并于1958年正式在管道产品上采用喷锌层防腐。经过多年实践和研究，已有大量数据证明喷锌防腐的重要性。

✔球墨铸铁管体

球墨铸铁具有很高的抗拉强度、良好的金属延展性以及环刚度。这些优越的机械性能对于地下管线铺设尤为重要：
•当管道的埋设较深时，可有效抵抗径向荷载，避免管道被压扁。
•当管线的距离较长时，可有效抵抗轴向受力，降低挤压变形风险。

✔注浆孔
管身中间设置注浆孔，可连接注浆导管，将滑材输送至管道外部，以降低管道与土壤之间的摩擦力，进一步增加顶推距离。注浆完成后，需封闭注浆孔，保持管道的密封性。
•标准长度为 6 M的带注浆孔的顶管，应沿球墨铸铁管圆周方向夹角 120° 设置 2 个注浆孔；
•标准长度为小于 6 M 的带注浆孔顶管注浆孔可设置 1 个注浆孔。

✔顶推法兰及筋板
插口端焊有环形的顶推法兰，并设置梯形筋板加顶板作支撑。在管道顶进过程中，顶推法兰与承口端面接触，一方面是传递管与管之间的推力，另一方面可以避免混凝土护套因轴向受力而被破坏。
高水平的顶推力承受能力，使得球墨铸铁顶管在一次顶进的过程中管线距离更长，还减少了中继间的使用，降低了顶管法整体的施工难度和成本。

✔水泥内衬
穆松桥球墨铸铁管内部采用的是离心涂覆的水泥砂浆保护层，这种保护层选用优质并经过严格检验的水泥原料，通过电脑控制水泥浆搅拌系统和水泥内涂机进行内涂。水泥内衬质量符合国家标准GB/T 17457，保证砂浆非常坚固密实、光滑、铸铁表面附着性能好、不脱落、不结垢，并且厚薄均匀，确保每一寸管道内部都得到无微不至的保护。

•供水用顶管管道
穆松桥球墨铸铁供水用顶管管道采用专利的粒化高炉矿粉水泥内衬（中国发明专利专利号ZL 2011 1 0143028.7）或硅酸盐水泥砂浆内衬，满足GB/T 17219标准卫生要求，保证输送水质的稳定，提高管网的运营效率。

•排水用顶管管道
穆松桥球墨铸铁用排水顶管管道在防腐方面充分考虑到多种侵蚀所带来的风险。管道内防腐采用的高铝水泥含有50%以上的氧化铝，具有优异的防腐和耐磨性能，可以正常输送pH值4至12的生活污水，也可以非经常性输送pH值3至13的污水。

✔滑入式柔性接口
球墨铸铁顶管采用T型滑入式柔性接口，承插式安装，这种接口经历长期的市场考验，安全性得到了充足的验证，是现如今球墨铸铁管中应用最广泛的接口，为管道的连接质量和项目的安全实施提供了坚实的保障。
不同于钢管顶管的焊接接口，承插式接口的好处在于安装简单易掌握，施工效率高，并且在DN1200及以上的大口径顶管上，穆松桥还设计了超级T型接口，采用全软胶的密封圈，进一步解决了大口径橡胶圈安装困难的难题。

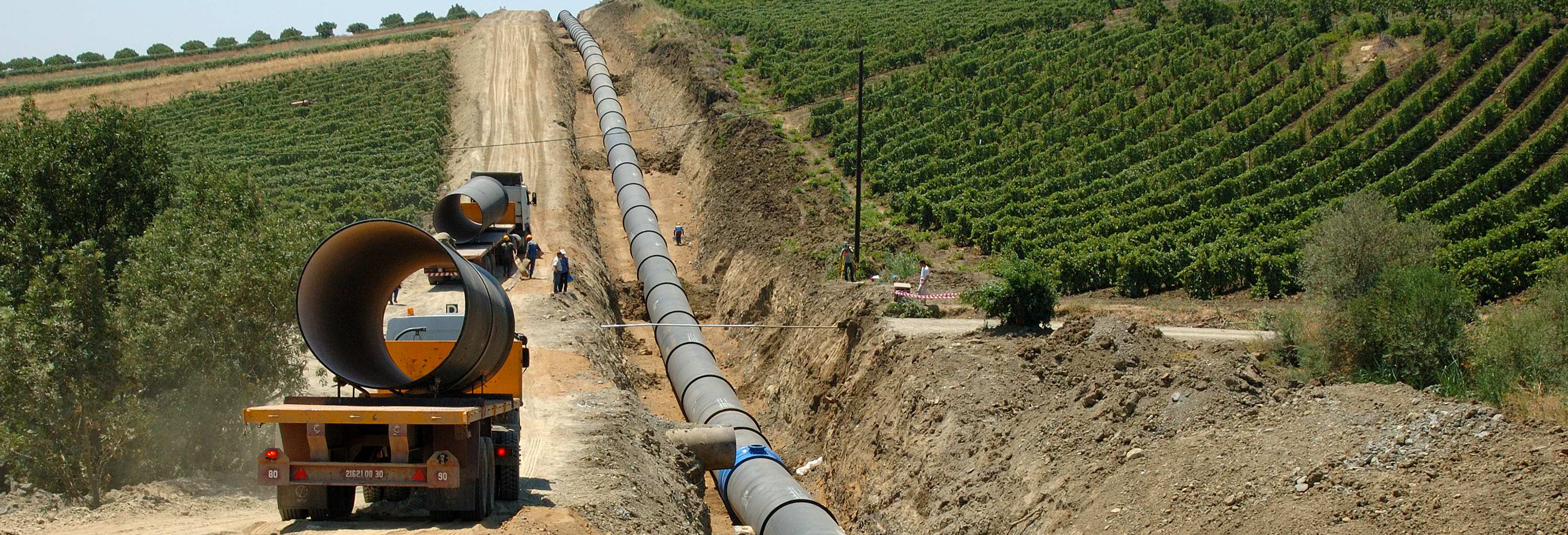

特殊应用
